重切削立式加工中心机

重切削立式加工中心机

专为大型工件之高产能加工应用体现坚实高精度之工艺设计

QP硬轨系列加工中心机，X/Y/Z三轴硬轨，表面硬化热处理及精密研磨而成。硬轨表面贴附Turcite-B 并施以手工铲花，并配备预拉之C3螺杆使行程更顺畅。此系列包含Y轴之四线硬轨，此设计可确保结构最佳刚性并可减少工作台之悬坠问题。主轴锥度#50， 18.5kW两段式齿轮主轴驱动最高可产生62kg/m扭力，可满足大部分坚硬材质之加工条件。主体高质量铸件搭配肋型结构及大跨距底座提供绝佳的支撑及阻尼特性。

浮动式松刀系统之特别设计，提供省力的刀具替换，使轴承不需承受额外的压力并可吸收松刀时产生的力量；此设计可延长主轴轴承寿命，保持稳定精度且使运作速度更快更顺畅。

使用之控制器为FANUC 0iM，此控制器配有AICC高速加工轮廓控制40单节，控制器前置记忆卡所使用的PCMCIA端口。

        超刚性结构及高精度表现之QP硬轨系列，非常适用于重切削加工产业并提供高效产能。

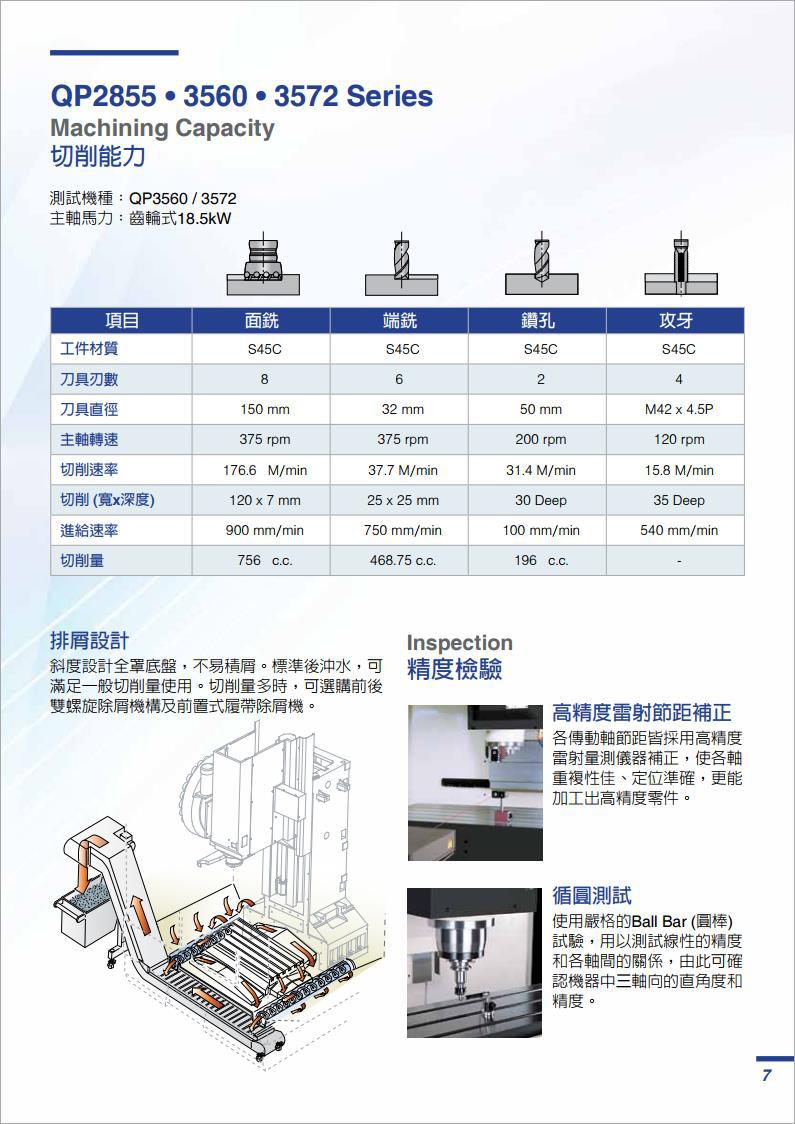

QP2855 • 3560 • 3572 Series

加工范围(长x宽x 高)：可达 1,850 x 835 x 942mm

工作台至地面距离：可达965mm

最大加工重量：2,500kg

X/Y/Z轴行程：可达 1,850 / 900 / 762mm

主轴转速：皮带式 6,000rpm / 皮带式 8,000rpm (选配)

刀具数量：凸轮式 24把刀 / 链条式 32把刀

主轴马达：可达22kW

主轴锥度：#40 / #50

控制器：FANUC 0iM / SIEMENS 828D (ShopMill应用软件)

HEIDENHAIN TNC640 HSC
